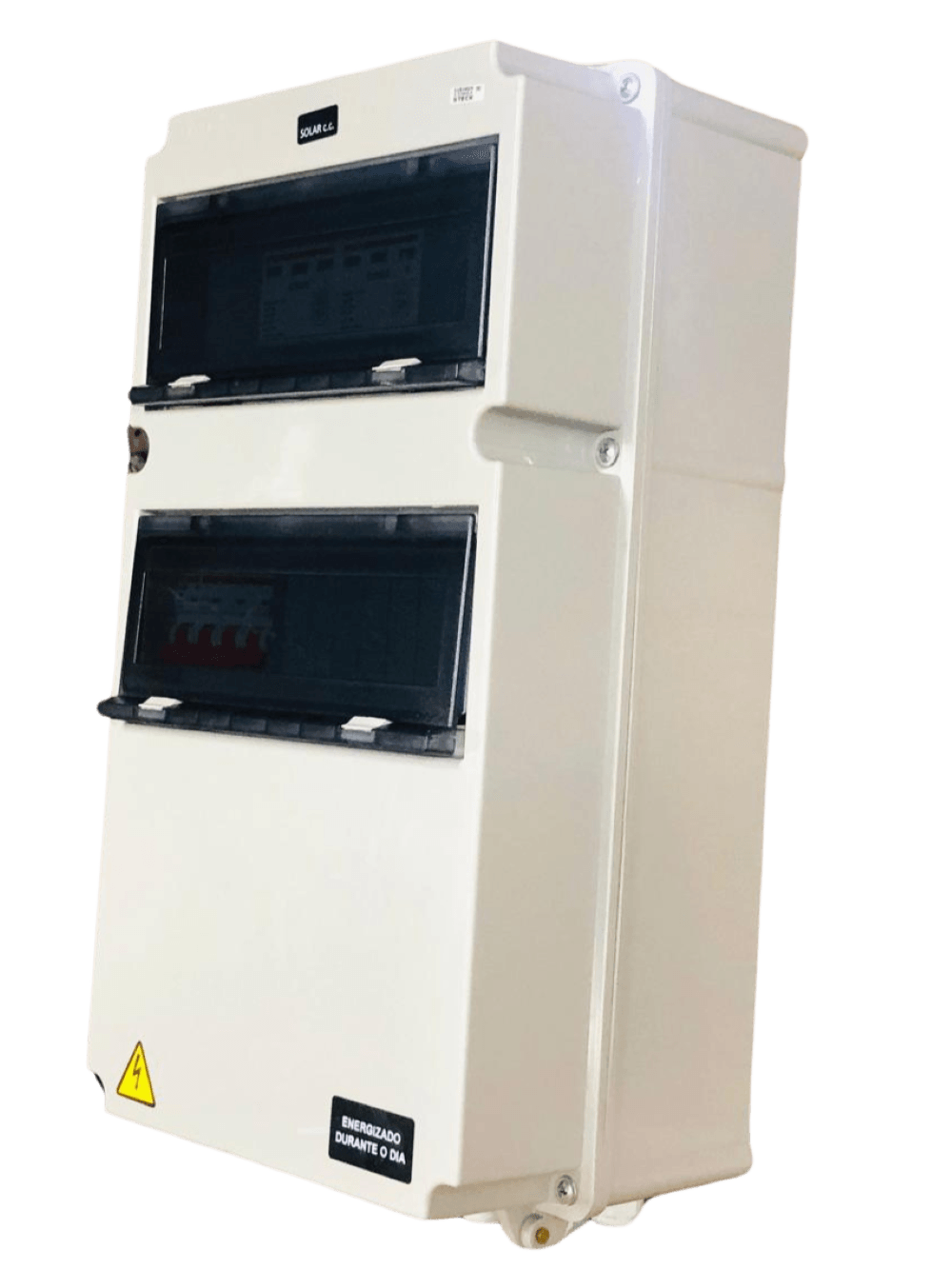

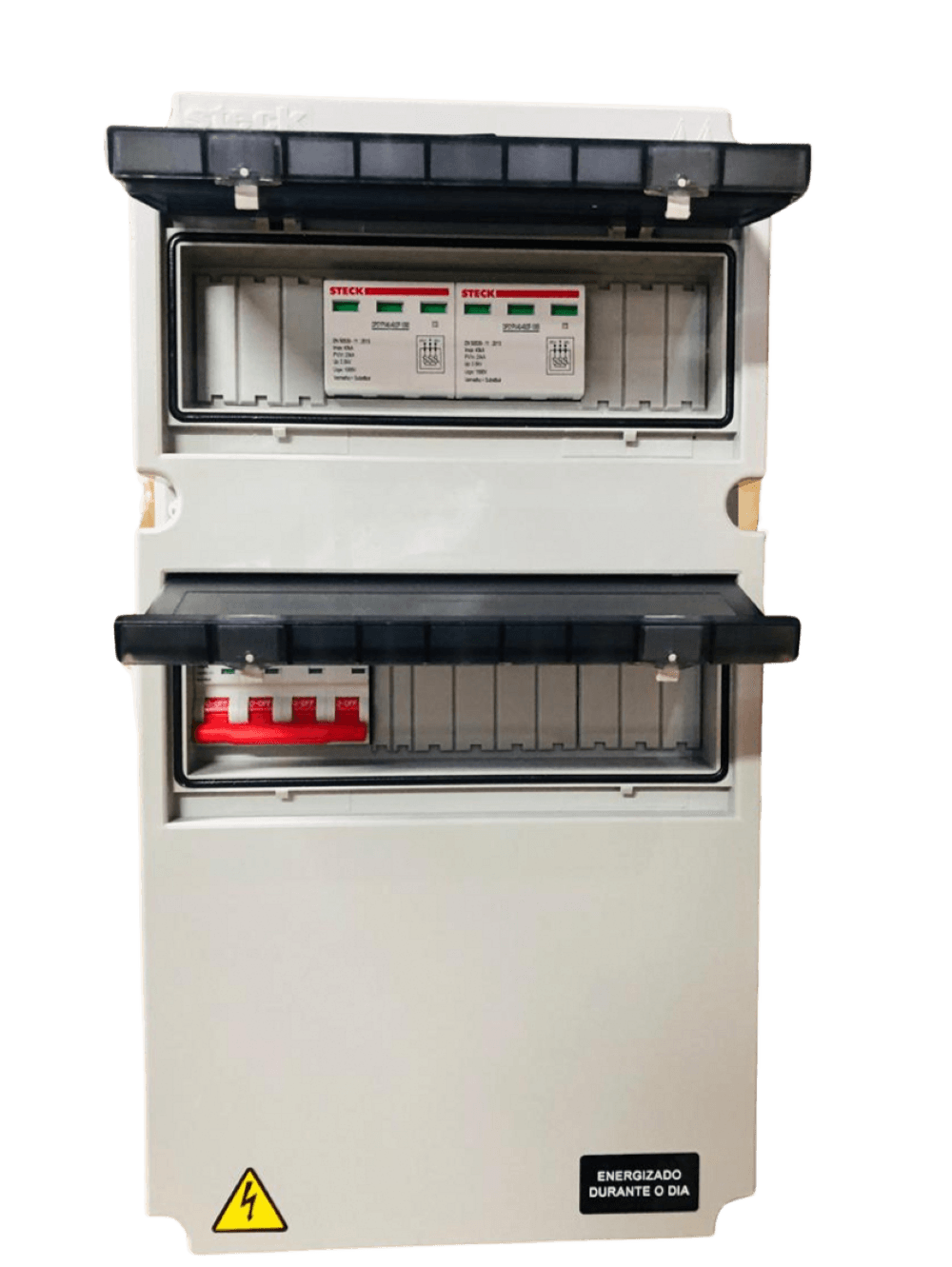

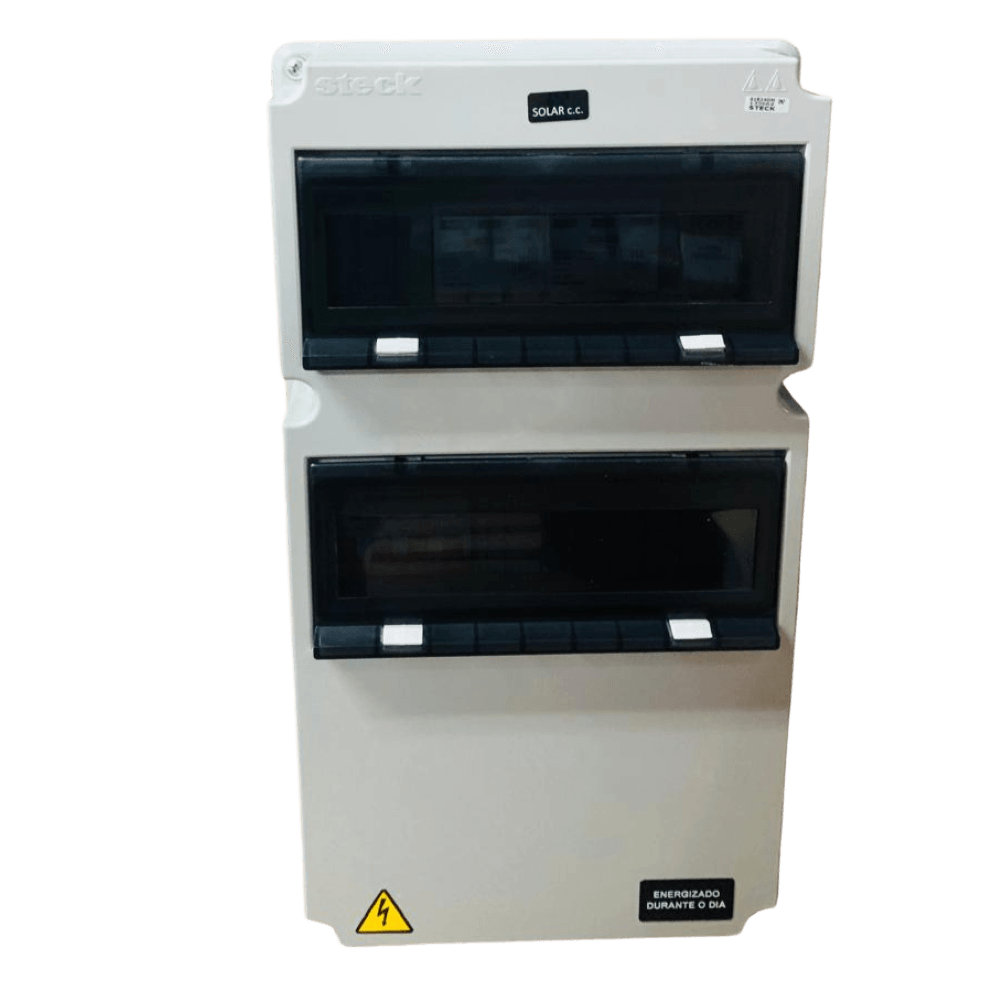

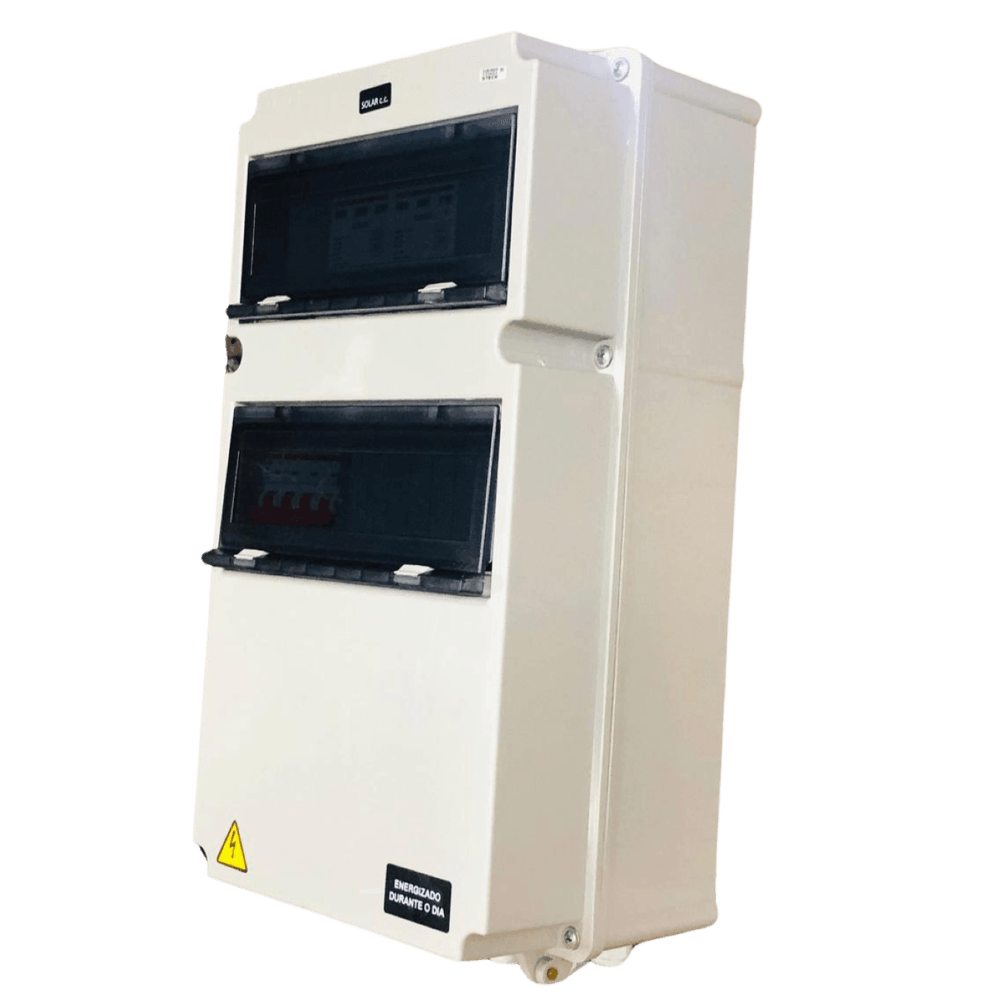

Quadro String Box 1-2E/2S 1040Vcc 16A IP67 SSTB22 – Steck Especificações Técnicas Número de entrada: 1 / 2 Número de saída: 2 Potência máxima por string: 16000W Corrente de carga nominal: 16A CAIXA Dimensões da caixa: 493x265x177mm Corrente nominal (In): 16A CONJUNTO Tensão nominal de operação (Ue) 1000Vcc Grau de proteção IP67 Temperatura de trabalho -5 a 70°c CAIXA Em conformidade com a norma NBR IEC 60670-1 Tipo de isolmento Duplo (Classe 2) Resistência ao calor anormal e ao fogo 650°C Resistência UV 2anos Tipo de material Termoplástico auto-extinguível Grau de proteção IP 67 / IK XX9 DISJUNTOR Em conformidade com a Norma ABNT NBR IEC 60947-2 Número de polos 4 polos Curva de disparo termomágnetica Curva C (8.5xIn ±20%) Corrente nominal (In) 32A Tensão nominal de operação (Ue) 1000Vcc Tensão de isolação (Ui) Interrupção máxima (Icu)/ serviço em curto circuito (Ics) 6kA (Icu=Ics) Tensão suportável de impulso nominal (Uimp) 6kV Torque ideal de fixação dos codutores 2,5N.M Grau de proteção Em invólucro domina o IP do invólucro IP20 (em instalação exposta) DPS Em conformidade com a norma EN 50539 - 11: 2013 Classe II Tensão de operação (Ucpv) 1000Vcc Corrente de descarga máxima (Imáx) 40kA Corrente de descarga nominal (In) 20kA Nível de proteção (Up) 3.8kV Dc Tempo de resposta ≤ 25ns Sinalização bandeirola Verde - (Em Funcionamento) Vermelho - (Substituir) * Imagem meramente ilustrativas
